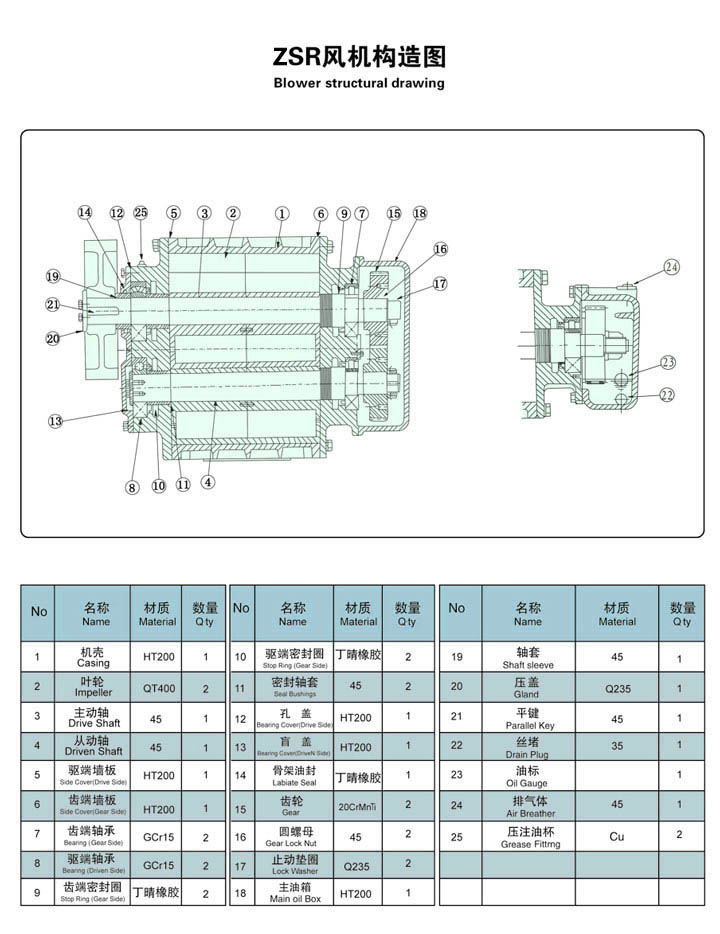

羅茨風機結構圖

羅茨風機結構：

       1、機頭部：羅茨風機機頭部分主要由風機機殼、葉輪、油箱、齒輪、皮帶輪、軸承等結構組成，這是羅茨風機設備的主要組成部分，日常操作使用中重點維護保養的部分；

       2、風機電機：根據不同規格型號及不同結構用途，其電機差別較大。羅茨風機電機主要根據所需求的技術要求選擇，如普通電機、防爆電機等。通常情況下，電機的大小型號要與羅茨風機機頭的規格相匹配，需要多大壓力和流量的風機，也應配套相對應的風機電機。

       3、風機氣缸：羅茨風機氣缸主要是由整體式鑄鐵機殼和兩塊帶側板的墻板合圍組合而成，風機機殼有進氣口和排氣口，側板主要起定位的作用。

       4、風機轉子：羅茨風機轉子部分分為主動轉子和從動轉子部分，它是葉輪與軸的熱套結合體。葉輪型線主要由圓弧線、圓弧包絡線及擺線等組合而成。轉子后應當進行平衡校正。

      5、齒輪：羅茨風機齒輪主要分為主動齒輪和從動齒輪兩種，數控精加工而成。風機齒輪軸向定位采用錐度配合，材料主要由CrMo鋼經滲碳、淬火后再精磨加工而成。齒輪不僅要確保風機主動轉子和從動轉子的同步和間隙的分配，而且要傳遞一半的驅動功率，對精度要求高。

     6、軸承：風機軸承主要起主動轉子和從動轉子部軸向定位及支撐的作用，精度高；軸密封主要采用迷宮軸向密封，密封性好，不易發生漏氣現象，安全，可長時間連續運行。

    7、羅茨風機的其它配件：進出口消音器、底座、止回閥、冷卻器、消音房等，根據不同工況及工藝要求靈活定制。

工作原則：

　　羅茨鼓風機是一個正排量風扇。 空氣量與轉數成正比。 三葉羅茨鼓風機葉輪有兩個葉輪，用于三個吸氣口和排氣口。 與兩葉型相比，氣體脈動更少。 負載變化很小，機械強度高，，振動小。

　　兩個平行軸上有兩個葉輪。 葉輪和橢圓形外殼的內表面以及葉輪始終保持微小的間隙。 由于葉輪以相同的速度沿相反的方向旋轉，因此外殼和葉輪被包圍。 一定量的氣體從吸入側輸送到排除側。

　　其特征在于，在使用中將壓力調整到允許范圍內時，流量變化小，壓力選擇范圍大，具有強制氣體傳遞的特性。 介質在運輸時不含油。

　　由于三葉片轉子結構以及殼體進出口處的合理結構，風扇具有低振動，的特點。 葉輪和軸為一體結構，葉輪無磨損。 風扇的性能長期穩定，可以連續運行很長時間，使用長。
