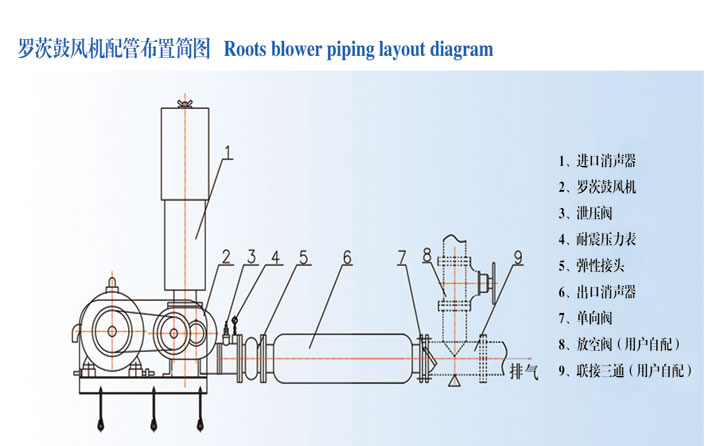

羅茨風機消聲器結構圖及安裝方向

羅茨風機消音器/消聲器是根據阻聲片消聲原理所研制，該型消聲器聲學性能優良，空氣動力性能良好；結構合理，便于安裝，是一種大風量阻性蜂窩式消聲器，抗性段采用了多室抗性膠直管通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。消聲器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。風機消聲器、離心風機消聲器以及鼓引風機消音器的形式均采用對中、高頻寬帶特性有較好效果的阻性吸音降噪原理，對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消聲器和阻抗復合式消聲器。

羅茨風機消音器/消聲器主要用于各種系列的高壓離心通風機，用于降低進，出風口等空氣動力性噪聲。本產品當用戶按要求安裝后，其極限噪聲級將不超過85～90分貝。
