羅茨氧化風機結構圖及工作原理

羅茨鼓風機是一種正排量旋轉鼓風機，主要動力源為馬達、柴油機或馬達柴油混合式，主要參數選型為氣流、壓力、速度、馬達功率等，今天與大家分享一下它的工作原理，本文從羅茨鼓風機的結構形式、工作原理、注意事項等方面，為大家詳細講解羅茨鼓風機的工作原理。

1、結構形式

一臺普通的三葉羅茨風機主要由兩部分組成:驅動器是風機的動力源，可以是電動機，也可以是柴油機，機頭是羅茨風機的主要工作部件。通過常規操作，可以達到輸氣的目的。

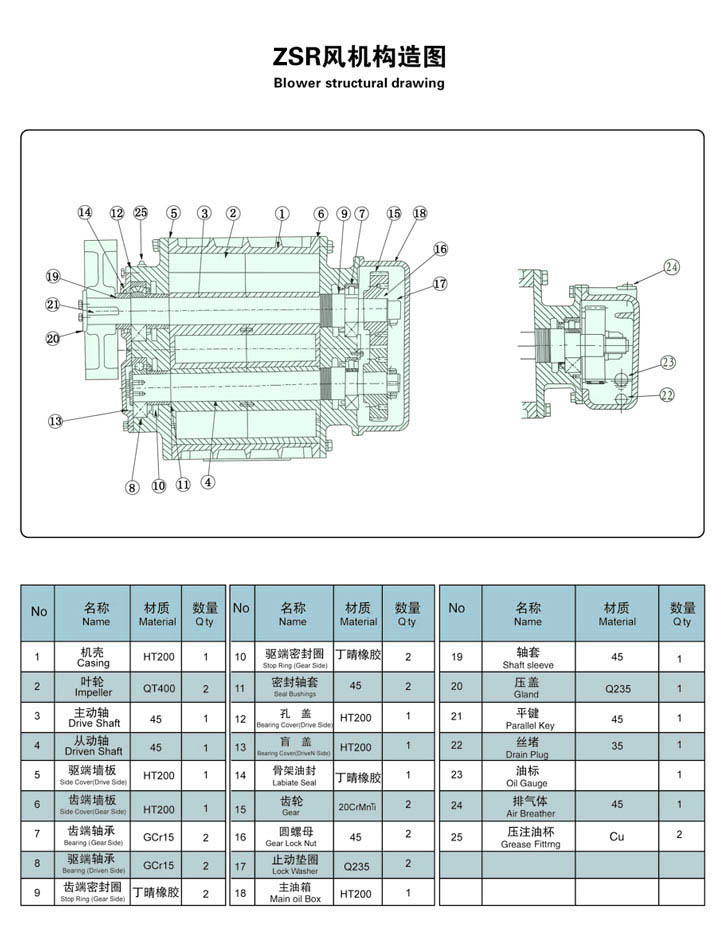

想要通過了解羅茨風機的工作基本原理，必須對羅茨風機的機頭進行結構有充分的了解，機頭的主要內容組成一個部分有：墻板、機殼、主動提高葉輪、從動葉輪、主動作為從動齒輪、主副油箱、軸承等。

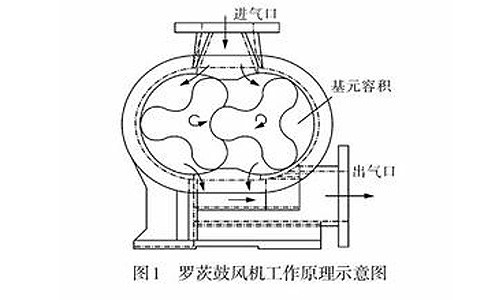

2、工作原理

羅斯扇有兩個葉輪，在電機下方，兩個葉輪轉相反，當葉輪進風口后，兩個葉輪和壁板和外殼形成一個密封室，葉輪繼續轉動，腔內的空氣被壓入排氣，因此反復通過進排氣，外部空氣到達目的地。

葉輪與葉輪之間、葉輪與壁板之間、葉輪與殼體之間存在一定的間隙，間隙存在一定的標準和誤差。 當葉輪通過排氣口時，在管道前壓力的作用下，部分氣體會通過間隙泄漏到外部，這種泄漏稱為內部泄漏。
